Wann muss eine mögliche Längenausdehnung beachtet werden?

»   Wenn die Abgasleitung im Außenbereich an Hindernissen wie z.B. an einer Dachrinne vorbei geführt werden muss (max. 30° im Neubau erlaubt)

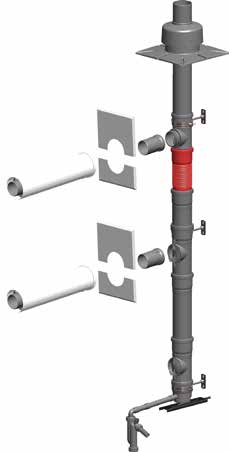

»   Bei Überdruck-Sammlern mit mehreren Anschlüssen in verschiedenen Geschoßen

»   Generell immer, wenn eine Abgasleitung mit mehr als 4 m Länge auf einen Bogen trifft

Beispiel für die Berechnung: 0,17* x 100 °C** x 8 m*** = 136 mm zu erwartende Dehnung

*      0,17 ist der Mittelwert der Längenausdehnungskoeffizient vom Werkstoff PP (0,16 - 0,18)

**    Die Temperaturdifferenz ergibt sich aus der maximalen Abgas-temperatur des Kessels (Bsp. 120 °C), abzüglich der Umgebungstemperatur (Bsp. 20 °C)

***  Länge der Abgasleitung bis zur Umlenkung/Anschlussstutzen  (Bsp. 8 m)

Durch den aufgebauten Druck der Längenausdehnung können enorme Kräfte auf Halterungen wirken und diese aus der Verankerung schieben. Es kann sogar vorkommen, dass Anschlussstutzen durch die Dehnung abgerissen werden. Dabei ist es irrelevant, ob es sich um eine Abgasanlage im Schacht (z.B. PolyLine PP) oder um eine konzentrische Abgasanlage (z.B. PolyLine Outdoor PP) im sichtbaren Bereich handelt.

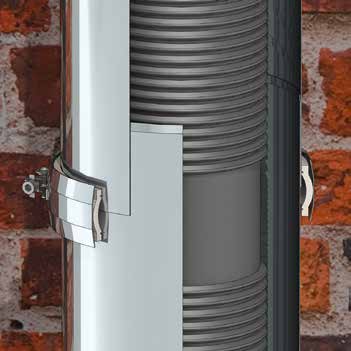

Stocker bietet für dieses Problem ein Kompensator-Element an, welches die auftretende Längsdehnung aufnimmt. Sehr wichtig ist, dass das Gewicht der Abgasanlage über dem Verzug/Abschluss abgefangen wird und so ein Fixpunkt entsteht, gegen den sich der Kompensator abstützen kann. Ohne Fixpunkt hat der Kompensator keine Funktion und die Ausdehnung kann nicht abgefangen werden.

Gerne beraten Sie die Techniker von Stocker und unterstützen Sie bei der Umsetzung Ihres Projekts.
